产品说明/04044K

• 比例型电动-机械变 换器

• 旋转输出

• 输出力矩分别为 16.5 N.m 和 23.7N.m

• 自带独立油源

• 符合UL标准

•反馈可调

应用

TG-13E和TG-17E电液执行器均自备独 立油源，适用于需要无差调速、负荷分 配或其它功能的蒸汽透平，并与 Woodward所有的电子控制器及附件兼容。

描述

TG-13E和17E比例电液执行器将20- 160 mA直流控制信号线性成比例地转 换为工作轴的旋转输出，从而确定相应 的阀门位置，控制进入透平的蒸汽或其 它能量介质的流量。该类执行器适于控 制小型的蒸汽透平，拖动交流发电机、 直流发电机、泵、压缩机、风机及造纸 机械等负载。该执行器可作为 Woodward 2301、2500、501（配有一 个DRFD
数字式远程末级驱动器）或 类似的集成电控系统的执行机构。

通用特征

重要的运动零部件均由热处理或硬化 钢制成。所有的O型环和轴封均由碳氟 化合物材料制成。所有的运动部件均 浸在油中。执行器自备贮油腔。

标准型

执行器内配油泵，须由透平或电机等 方式驱动。厂家可根据所使用的控制 信号范围，对执行器进行标定。

备选型

除需机械驱动的标准型外, 还有一种仅 需用户外供压力油的备选型式。

执行器符合UL标准中的Class I， Division 2，Groups B，C，D。

注意：除非另外特别说明，TG-13E及 TG-17E采用垂直安装方式标定。当水 平使用时，终端输出轴会有约5°-6°的 漂移。通气阀盖的位置也需要改变 （见后附的外形图）。

规格说明

机械驱动

驱动轴： 直径1/2，5# 半圆键（1/8）

转速范围: 内置油泵有不同的尺寸规格，以适应在不同的转速范围内运行：

                1100 至 2400 rpm

                2400 至 4000 rpm

                4000 至 6000 rpm

                转速范围不同，对应的零件号也不同。

驱动功率要求: 在额定速度时，驱动轴耗功249W ~ 373W

转动方向: 从执行器顶部向下看，有 CW 或 CCW 两种旋向；取下 4 个螺丝，将泵体旋转 180°可改变转向

工作输出: 在调速器 42°全行程内的最大工作能力为*FT-LBS，见图 1 推荐的行程使用范围。在特殊 的应用中，原动机最大最小停止位可以处于调速器停止位以外。

TG-13E：12.2 ft-lbs(16.5N.m) TG-17E ：17.5 ft-lbs(23.7 N.m)

输出轴: 外壳两侧，带0.625-36锯齿花键

标定: 输出轴位置，20mA对应1° ~ 3°，160mA对应37° ~ 39°

控制指标

如果与控制器匹配合适，执行器将满足NEMA D标准要求。

驱动轴的时间常数: 0.090sec （在1034kPa工作压力下）

滞环: < 3%最大行程 线性度: < 0.5%

温度漂移: 输出轴的位置漂移 ±2o/100°C 工作油温: -18 oC ~ +93oC，且具有适中的油粘度

控制滑阀

动作原理： 通过改变喷嘴的油流以液压驱动控制滑阀。转换器控制喷油挡板的位置，来改变 喷嘴的出油量，从而改变滑阀的上腔压力使之偏离中间断流位置，使油流入或流出 动力活塞工作腔，随着活塞移动，复位弹簧的作用力逐渐抵消电磁力，直到控制滑阀 又回到中间断流位置，动力活塞则停止运动。

反馈： 可调

电动-机械转换器

线圈阻抗： 20oC，30 至 35:

最大允许电流： 400mA

输入电流范围: 20-160 mA

电气连接： 4针接头MIL-STD-1651-14S-2P

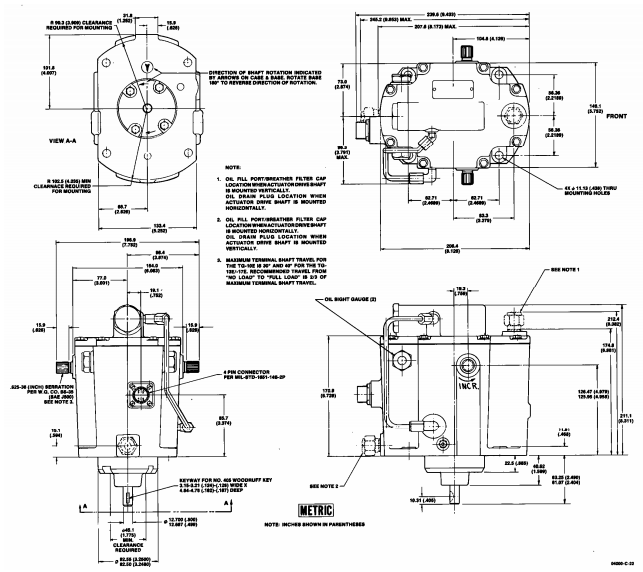

图1. 自备独立油源型式的TG-13E和TG-17E外形尺寸

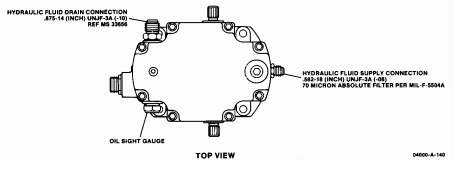

图2. 外供压力油型式的TG-13E和TG-17E油路接口

（不需机械驱动）

液压部分

工作介质：石油基液压油或人工合成油,SAE10-50,粘度 100-300SUS，根据运行温度来 选择油。详见手册 25071 油的种类推荐。

工作油压：在指定的转速范围内，TG-13E 为 1034kPa，TG-17E 为 1379kPa。

 注油量： 通常 1.7L。

 油的过滤：除外供压力油的类型外，自备独立油源的执行器均为取下盖中的油滤清除 对于外供压力油型式的 TG 执行器（不需机械驱动） 要求外供油压力 1034~1172 kPa，油质颗粒度不大于 25 微米，管径参考图 2 接口尺寸。执行器的流量变化范围 4 ~ 15L/min。

结构

箱体，泵体和盖: 铝质

重量： 约 7 kg

内部部件：铝、低碳钢或渗碳钢 安装

方向： 垂直或水平安装

图3. 推荐使用控制器行程
