角座阀与电磁阀的连接还是很容易找到的，为什么要讲到定两种阀门，因为角座阀的控制器是由电磁阀来控制的，角座阀是气动阀的一种，是用于压缩空气来驱动的，电磁阀就是用电磁线圈，另外一点气动角座阀需要二位三通或二位五通电磁阀控制阀门启闭，单作用常闭或常开型气动角座阀可选二位三通或五通换向电磁阀，双作用气动角座阀只能选二位五通气动角座阀，所以说了连接图很好找的，办法还是很多的。

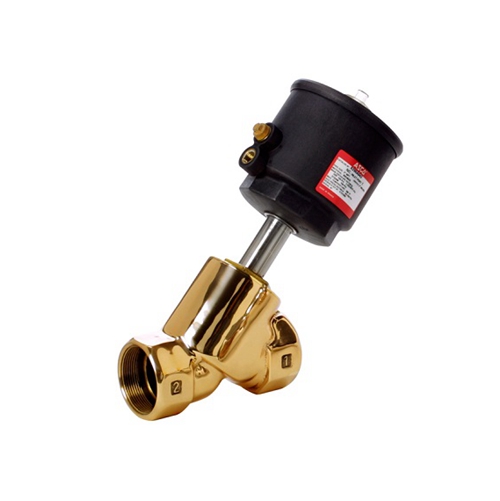

ASCO电磁阀8290

角座阀与电磁阀连接

角座阀与电磁阀的连接是另外一种方式，一定是对电磁阀有需要，才会加上这种阀门，刚刚已经说过为什么要加电磁阀，两者在连接的时候应注意丝牙匹配，确保连接无误，同时设备在安装气动角座阀时就先查看一下型号、参数等信息，通过现场安装的需求进行合理操作，另通过技术方面的指导，检查气动角座阀的气动阀门的气缸、位置指示器，确保无损伤。在进行安装之前我们需要将气动角座阀的管道给清洗干净，如果在质内中有杂质的话，那么就要在阀前管道上加装过滤阀。按气动角座阀，阀体上箭头指示的，气动角座阀如加装电磁阀，注意连接处确保密封良好，气动角座阀需要焊接连接时，避免高温传到气动角座阀的填料等处。
